보호 장비 조립하기

지침기기가 작동 중에 연마석이 깨지거나 안전반이나 전동공구에 있는 홀더 장치가 손상된 경우 전동공구를 즉시 고객 서비스 센터에 보내야 합니다, "AS 센터 및 사용 문의" 단락에 나온 주소 참조.

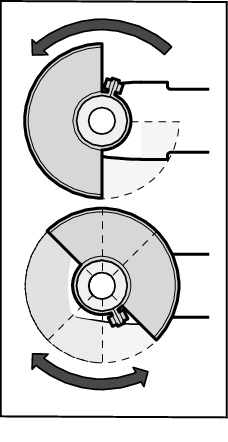

안전반 (6) 을 스핀들에 놓으십시오. 작업에 필요한 상태로 안전반 (6) 의 위치를 조절하십시오. 십자 스크류 드라이버를 이용하여 잠금 나사 (5) 를 조여 안전반 (6) 을 고정시키십시오.

  • 안전반 (6) 을 작업자에게 스파크가 튀지 않도록 맞춥니다.

지침: 안전반 (6) 에 있는 코딩 홈에 따라 전동공구 모델에 맞는 안전반만 조립할 수 있게 되어 있습니다.

  • 절단석을 이용한 절단 시에는 항상 절단작업용 안전반을 사용해야 합니다(11).
  • 석재 절단 시에는 분진 추출장치가 설치되어 있어야 합니다.

절단작업용 안전반 (11)의 조립은 연마작업용 안전반 (6) 을 조립하는 것과 같습니다.

절단 가이드가 있는 절단용 흡입 후드 (19) 의 조립은 연마 작업용 안전반을 조립하는 것과 같습니다.

보조 손잡이 (3) 를 흡입 후드의 브래킷을 관통하여 기어 하우징에 고정하면, 전동 공구가 흡입 후드에 단단히 연결됩니다. 절단 가이드가 있는 흡입 후드 (19) 에 적합한 Bosch 청소기를 연결할 수 있습니다. 연결하려면 공구 연동 어댑터와 함께 흡입 호스를 흡입 후드의 지정된 받침대에 끼우십시오.

지침: 흡입 중에 흡입 호스 및 액세서리에서 먼지로 인해 마찰이 발생하면, 정전기를 유발하여 사용자가 정전 방전으로 느낄 수 있습니다(환경적 요인 및 심리적 상태에 따라 차이가 있을 수 있음). Bosch 는 일반적으로 미세 먼지 및 건식 자재 흡입 시 정전기 방지 기능이 있는 흡입 호스(액세서리)를 사용하기를 권장합니다.

  • 반드시 보조 손잡이를 장착하여 전동공구를 사용하십시오 (3).

보조 손잡이 (3) 는 작업 방법에 따라 기어 헤드의 오른쪽이나 왼쪽에 장착할 수 있습니다.

진동 감소기능이 있는 보조 손잡이가 있어 진동을 감소하므로 작업이 수월하고 안전합니다.

  • 보조 손잡이에 어떠한 변화도 주어서는 안 됩니다.

손상된 보조 손잡이를 계속 사용하지 마십시오.

  • 고무판 (14) 이나 컵 브러시/디스크 브러시/팬 그라인딩 디스크를 사용해 작업할 때는 반드시 손 보호대를 장착하십시오(13).

손 보호대(13)를 보조 손잡이 (3) 와 함께 고정시킵니다.
